遙感應用（一）---SAR在電力輸電線路中的應用

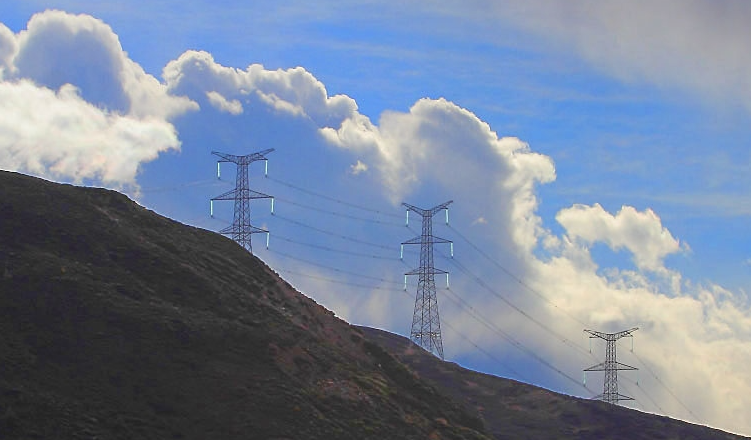

隨著電力行業發展，輸電鐵塔的安全性和穩定性對于電力運輸的重要性不言而喻，目前大都采用人工巡線，機器人人巡線，直升機巡線，航空數字攝影巡線等方法保證輸電線路的安全，輸電鐵塔有許多位于山區，這些方法都存在無法避免的缺陷；而合成孔徑雷達不受雨雪，光照等條件影響，可全天時全天候觀測的特點以及對于鐵塔的廣域檢測具有重要意義，因此電力行業對SAR衛星特別是干涉SAR衛星的需求日趨強烈，干涉SAR不僅可以監測形變，還可以生成數字高程模型（DEM）。SAR 數據具有監測精度高、范圍廣、全天時全天候等優勢，可滿足對于電力設施的三維形變、輸電通道及基礎設施沉降變形監測、輸電線路環境監測等方面的需求。

一、SAR在電力輸電線路中應用

01電力設施的三維形變

桿塔等電力設施的三維形變監測和風險預警。

02輸電通道及基礎設施沉降變形監測

輸電通道及變電站、高壓電塔等基礎設施的定期沉降監測。

03輸電線路環境監測

輸電通道周邊地物的解譯及高程模型生產，確認輸電線路的環境問題。

（二）在電力行業應用的優勢

1. 低成本、省人力、高效率

輸電通道周邊不同應用場景傳統技術的局限在于常規人工作業存在周期性采集數據，人工和設備成本較高，同時人工手測也存在各類誤差、消極作業等問題。而使用無人機作業的話，存在禁飛區、陰雨天氣影響飛行、輸電通道多處于荒郊野外，無人機飛行范圍受限等一系列問題。綜合考慮，采用多極化SAR數據對輸電通道周邊植被樹木、輸電通道及變電站、高壓電塔等基礎設施進行監測，在電網管理單位指導下可節約用于輸電通道巡視的人力和物力，提高管理效率，達到區域監測全覆蓋，有效保障輸電線路安全運行。

2. 大范圍三維建模

變電站電塔設備的構筑物進行高程測量和建筑物三維建模的傳統技術針對于大面積范圍下多個變電站建模成本較高，通過SAR數據輔助光學立體像對數據對大面積區域內的多個變電站、換電站均可直接完成建模，效率高，成本低。

3. 無需地表布置傳感器設備

輸電通道及變電站、高壓電塔的各類基礎設施沉降監測方面的傳統技術局限在于，需要布設較多的傳感器，傳感器的通信供電都需要較高的人工維護成本，同時傳感器存在使用壽命，后期更換需要較大的成本費用。采用衛星遙感技術進行監測，無需地表布置傳感器設備，即可完成周期性毫米級監測。

（三）應用案例

01輸電通道周邊地物的解譯及高程模型生產，確認輸電線路的環境問題。

02輸電通道及變電站、高壓電塔等基礎設施的沉降定期監測

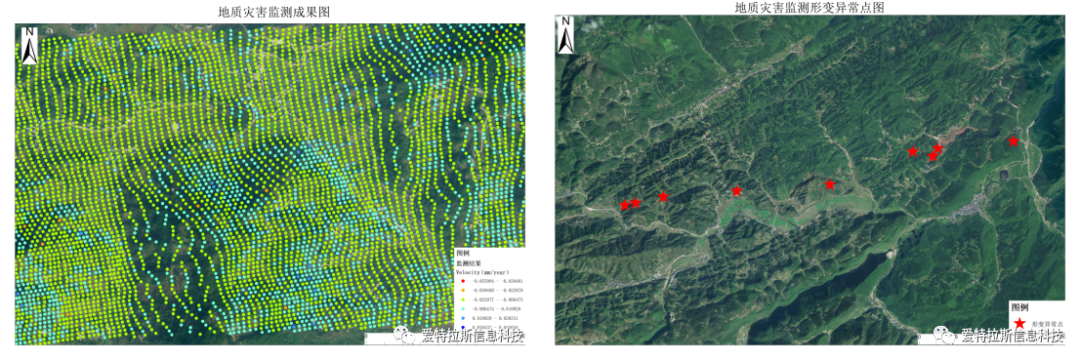

在南方某電力設施區域內獲取了大量的地表形變監測點，進而監測到多處地質形變區域，尤其發現在輸電線塔周?chē)嬖诿黠@形變區。
